Ürün Açıklaması

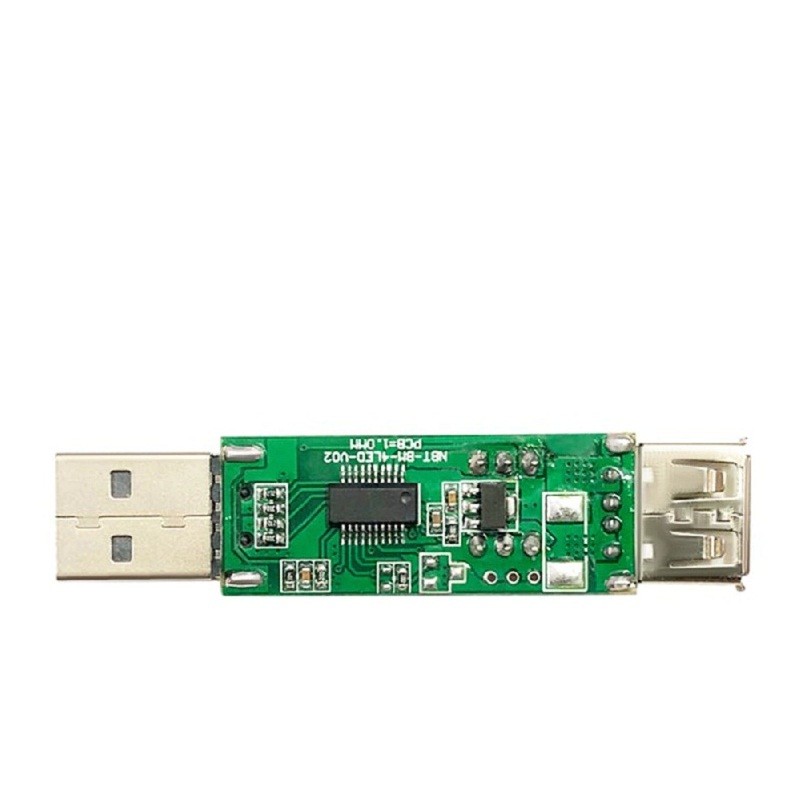

Test pcba Kartı Hızlı Şarj QC Hızlı Şarj Adaptörü pcb tertibatı Güç Algılama Kartı Duvar şarj cihazı için PD şarj cihazı

Genel Bakış

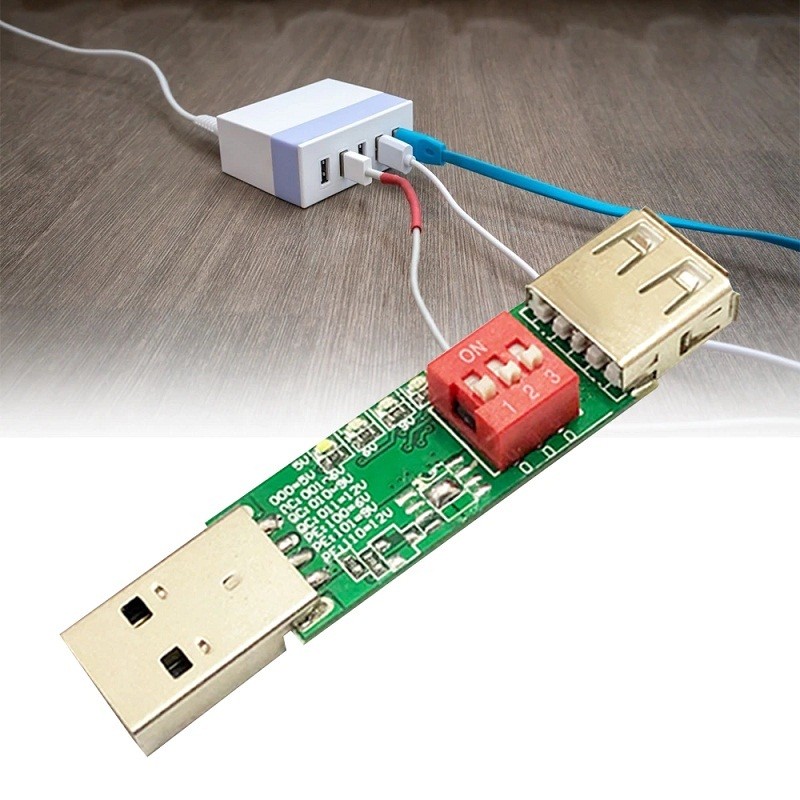

Hızlı şarj adaptörü test kartıdır.Yazılmadan sonra sabit voltaj çıkışıdır, voltaj çevirme kodu ile ayarlanır ve ilgili sabit voltaj çıkışı yapılır.Lütfen çıkış voltajının yükün talep voltajıyla eşleşip eşleşmediğini kontrol edin. yükün yanmasından kaynaklanan gereksiz kayıpları önlemek için kullanın.

Şartname

1. Ürün Adı: Hızlı Şarj Adaptörü Test Kartı

2. Uygulanabilir Protokol: QC2.0 / QC3.0 3. Uygulanabilir Ürünler: Şarj cihazı / mobil güç

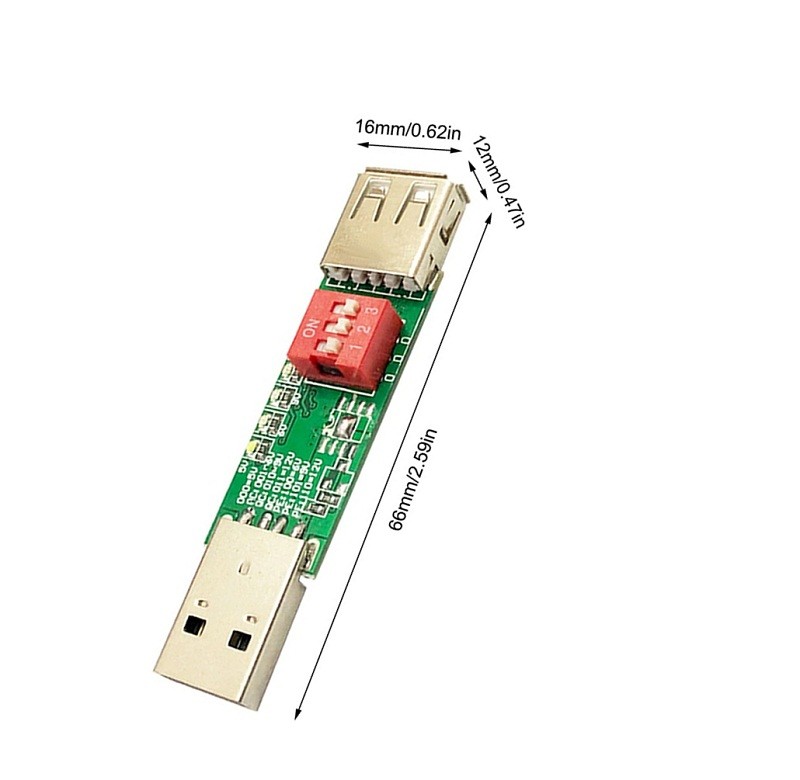

4. Çalışma Sıcaklığı: -25 ℃ ~ 85 ℃ 5. İş Nemi:% 5 ~% 95 Bağıl Nem 6. Boyut: 66 * 16 * 12mm

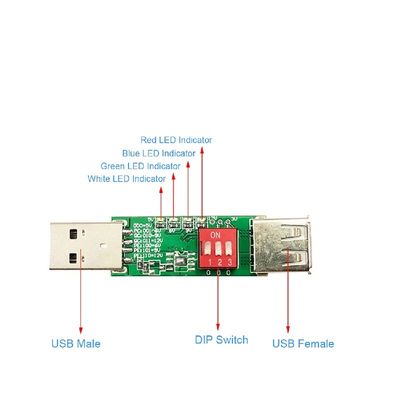

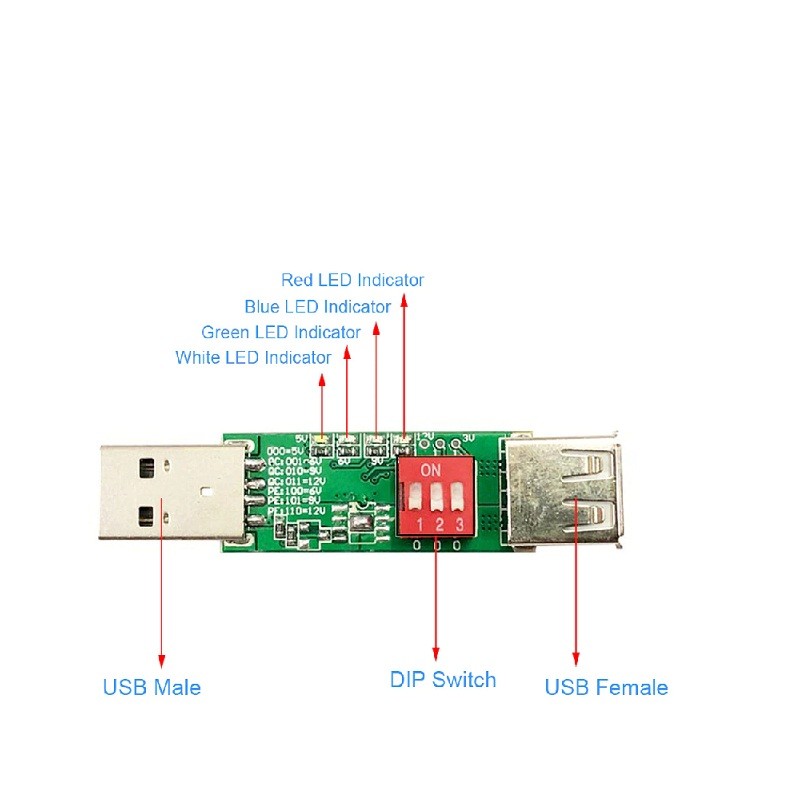

DIP Switch: 1. 8 farklı DIP switch kombinasyonu ile 8 farklı voltaj çıkışı yapılmasına karar verilir.

2. Üstteki kadran anahtarı "0" ı ve alttaki kadran anahtarı "1" i temsil eder.

3. Anahtar 001 konumunda, yani çıkış protokolü QC2.0, çıkış voltajı 5V ve yeşil ışık yanıyor.4. Anahtar 010 konumunda, yani çıkış protokolü QC2.0, çıkış voltajı 9V ve kırmızı ışık yanıyor.

5. Anahtar 100 konumunda, yani çıkış protokolü QC2.0, çıkış voltajı 12V ve mavi ışık yanıyor.6. Anahtar, QC3.0 çıkış protokolünü temsil eden 011 konumunda, çıkış voltajı 5V ve yeşil ışık yanıyor.7. 101'deki anahtarın konumu, QC3.0 çıkış protokolünü temsil eder, çıkış voltajı 6V'dir ve mavi-yeşil ışık açıktır.8. Anahtar, QC3.0 çıkış protokolünü temsil eden 110 konumundadır, çıkış voltajı 9V'dur ve ışık mavi-kırmızıdır.9. Anahtar, QC3.0 çıkış protokolünü temsil eden 111 konumundadır, çıkış voltajı 12V ve ışık mavi-kırmızı-yeşildir.

Özellik:

1. PCBA, çıkış voltajını seçmek için akıllı algılama Qualcomm QC2.0-QC3.0 protokolünü kullanır.2. Piyasadaki tüm Qualcomm QC2.0-QC3.0 şarj cihazları ve Qualcomm QC2.0-QC3.0 mobil güç ürünleri ile uyumludur.3. Yaşlanmayı test etmek için sabit bir çıkış voltajı seçmek için bir geçiş anahtarı kullanır ve ilgili LED ışıklar yanar.4. Kullanıldığında bağlantı kesilme olasılığı yoktur ve test verileri doğrudur.

Neden bizi seçmelisiniz

1. Güç çözümlerinde 10 yıllık OEM ve ODM fabrika deneyimleri.

2. Lisanslı MFI Apple fabrikası

3. Apple MFi araç şarj cihazı, iphone şarj cihazı, kablosuz dahil olmak üzere Cep Telefonu Aksesuarlarında uzman

Şarj cihazları, duvar şarj cihazı, dizüstü bilgisayar güç kaynağı adaptörleri vb.

4. Sıkı QC ekibi kontrol kalitesi

5. OEM / ODM hizmeti

6. Küçük MOQ desteği

7. Hızlı Teslimat Süresi

8. Servis sonrası 12 ay garanti

9. Sürekli Teknik yenilik

Başka endişeleriniz varsa, isteğinizi e-postaya gönderebilirsiniz.

Görüşleriniz bizim için en önemli şeydir.
